Concevoir un modèle 3D sur mesure : méthode et conseils

Une pièce cassée ne se reproduit pas seulement à l’œil : elle doit retrouver ses dimensions, ses points de fixation et sa fonction. La conception d’un modèle 3D sur mesure transforme ce besoin en géométrie exploitable, à partir d’un croquis, de mesures ou d’un objet existant. Pour mieux comprendre les étapes de conception et de vérification, consultez aussi notre page sur la conception d’un modèle 3D.

Un fichier qui paraît juste à l’écran peut s’avérer difficile à assembler ou mal adapté à l’usage. La réussite dépend donc autant des informations de départ que du dessin lui-même. En France, vous pouvez commencer sans logiciel ni fichier prêt à imprimer, à condition de décrire clairement la pièce recherchée et son environnement. Ces éléments orientent les choix de conception et permettent d’évaluer la faisabilité avant la fabrication.

Définir l’usage avant de dessiner

Une patte de fixation cassée doit s’emboîter dans son logement et résister aux sollicitations prévues. Avant de la dessiner, précisez si la pièce sert à décorer, à vérifier un prototype ou à remplacer un élément fonctionnel. Une forme destinée à être manipulée occasionnellement n’impose pas les mêmes exigences qu’un support soumis à des efforts répétés.

Décrivez ensuite son usage prévu : emplacement, mode de fixation, contact avec d’autres éléments et conditions d’utilisation. Signalez la chaleur, l’humidité, les chocs ou le poids supporté lorsqu’ils sont pertinents. Pour une pièce de remplacement, indiquez aussi ce qui a cassé et si une modification pourrait éviter que le problème se reproduise.

Cette description aide à distinguer les dimensions simplement visuelles des cotes indispensables au fonctionnement. Le diamètre d’un trou, l’écart entre deux fixations ou l’épaisseur d’une languette peuvent décider de l’ajustement. Même un croquis simple devient plus utile lorsqu’il indique les surfaces qui doivent toucher ou s’assembler.

Quelles informations préparer pour la conception ?

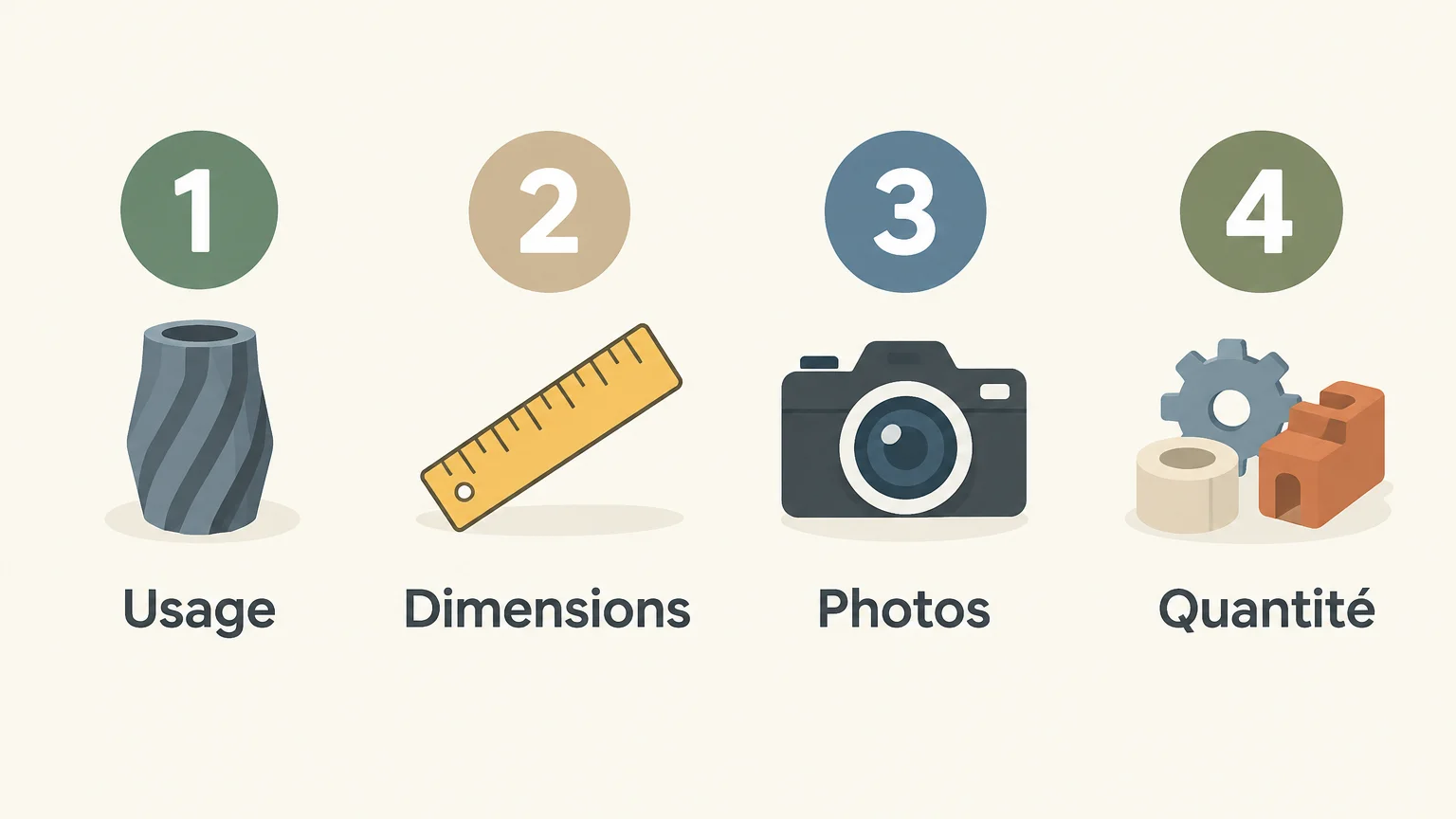

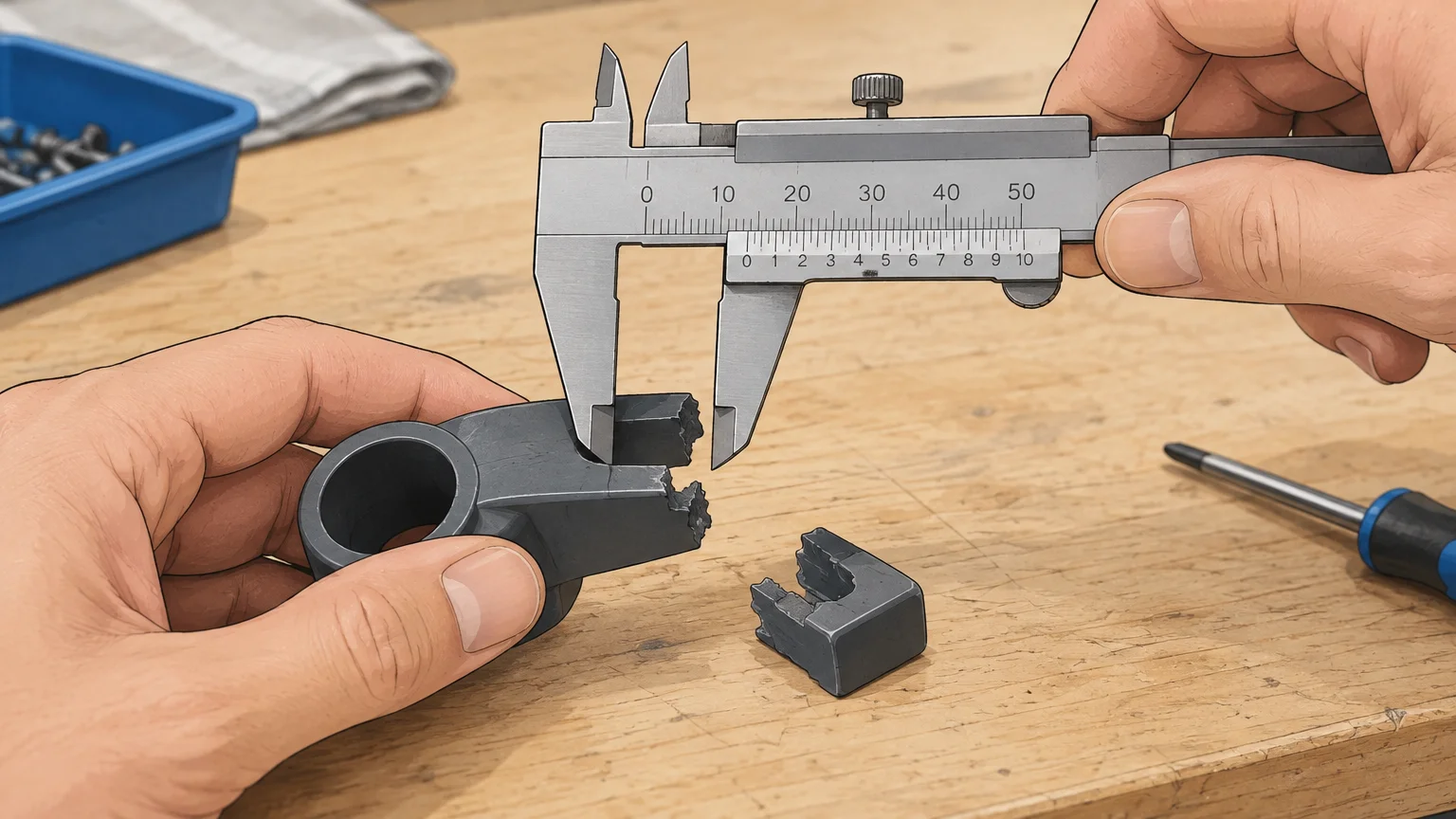

Si vous n’avez pas de fichier, rassemblez les éléments qui expliquent à quoi doit servir l’objet et comment il s’intègre. Commencez par les mesures accessibles et les cotes qui comptent pour l’assemblage. Ajoutez des photos sous plusieurs angles, idéalement avec une règle placée près de la pièce pour donner une échelle.

Un objet cassé peut aussi servir de point de départ, même s’il est incomplet. Conservez les fragments et photographiez les parties intactes. Si la pièce s’insère dans un appareil ou un meuble, photographiez également son emplacement. Cela aide à comprendre les espaces disponibles et les surfaces en contact.

Un croquis coté complète ces éléments lorsque la forme est difficile à expliquer. Notez la quantité souhaitée et indiquez si vous cherchez une seule pièce ou plusieurs exemplaires. Vous n’avez pas toutes les mesures ? Transmettez celles que vous connaissez et décrivez l’incertitude plutôt que de deviner une cote.

La personnalisation est l’un des intérêts souvent associés à la fabrication additive. Une étude mondiale relayée par 3Dnatives en 2021 indiquait que 92 % des répondants mettaient en avant cet aspect. Ce résultat concerne les personnes interrogées dans cette étude, pas les seuls particuliers français ni les usages actuels.

Concevoir vous-même ou confier le projet à un professionnel ?

Deux voies sont possibles : modéliser la pièce avec un logiciel ou transmettre le besoin à un atelier. Votre choix dépend de la complexité de l’objet, de votre expérience et du temps que vous souhaitez consacrer à apprendre l’outil.

Pour une forme simple composée de volumes géométriques, un logiciel accessible comme Tinkercad peut suffire. FreeCAD et Fusion 360 sont des options à examiner pour des pièces mécaniques qui nécessitent des cotes ajustables. Blender convient davantage à la création de formes libres ou organiques. Ce ne sont pas des solutions interchangeables : choisissez selon la géométrie à créer et votre aisance avec la modélisation.

Si le modèle doit s’emboîter avec une pièce existante ou remplir une fonction précise, la conception demande davantage qu’une ressemblance visuelle. Il faut relever les cotes importantes, anticiper les jeux d’assemblage et vérifier les épaisseurs. En 2021, un dossier de 3Dnatives sur la fabrication additive relayait également la personnalisation comme un bénéfice perçu. Cette observation sectorielle ne remplace pas l’étude des contraintes propres à votre pièce.

Si vous préférez être accompagné, vous pouvez nous transmettre une idée, un croquis ou une pièce existante. Pour une demande qui part d’une description plutôt que d’un fichier, notre article sur lancer un projet d’impression 3D sans fichier détaille les éléments utiles à réunir.

Vérifier que le modèle est réellement imprimable

Un fichier ouvert dans un logiciel n’est pas automatiquement prêt pour la fabrication. Vérifiez d’abord son échelle et ses dimensions, puis examinez les zones fines, les parois et les parties qui doivent s’assembler. Une géométrie apparemment correcte peut demander un ajustement si elle comporte des surfaces ouvertes ou des éléments détachés.

Pour une pièce fonctionnelle, l’orientation, la matière et les épaisseurs doivent aussi correspondre à l’usage prévu. Un prototype destiné à vérifier une forme ne se traite pas comme une pièce qui doit supporter des efforts. Les tolérances méritent une attention particulière : une cote théoriquement exacte ne garantit pas, à elle seule, un emboîtement satisfaisant après fabrication.

La validation avant fabrication fait partie du processus de conception. Un dossier de la revue spécialisée DeviceMed, publié en 2019 au sujet des dispositifs médicaux, évoquait l’utilisation de modèles pour vérifier et valider une conception. Ce contexte est spécifique au secteur médical, mais il illustre l’intérêt de contrôler le modèle avant de fabriquer la pièce.

Lorsque votre projet concerne un prototype à examiner ou à tester, vous pouvez aussi consulter notre page sur le service de prototypage 3D. Précisez ce que vous souhaitez valider, par exemple la forme, l’encombrement ou l’assemblage, afin que l’étude porte sur les bons critères.

Comprendre les étapes et le coût d’un modèle sur mesure

Pour un particulier, le parcours peut commencer avec quelques photos, des mesures, un croquis ou une pièce cassée. Nous examinons l’usage décrit et les informations disponibles, puis nous étudions la faisabilité, les dimensions, la solidité et les zones sensibles. Si un point manque, un échange permet de préciser le besoin avant de finaliser le modèle.

Une fois la conception étudiée, le prix et le projet doivent être validés avant la fabrication. En 2026, la conception d’un modèle 3D sur mesure chez nous entraîne un surcoût de 40 €, distinct du coût d’impression. Le montant de la pièce fabriquée dépend ensuite de son format et des éventuelles options. Pour préparer les étapes de commande, consultez aussi notre guide sur faire imprimer une pièce en 3D.

Notre atelier est situé à Tours et expédie les pièces partout en France. La fabrication est principalement réalisée en FDM, avec la résine étudiée selon le besoin. Les demandes insuffisamment définies ou incompatibles avec les capacités de fabrication peuvent être écartées, et les projets complexes demandent parfois une étude supplémentaire.

Parlons de votre projet de conception 3D

Vous avez une idée, une pièce cassée ou un besoin à préciser sans fichier 3D ? Dans notre atelier à Tours, nous étudions les éléments transmis, comme un croquis, des mesures, des photos et une description d’usage. Nous examinons la faisabilité avant de vous soumettre le projet et son prix. La fabrication commence seulement après votre validation.

En 2026, la conception d’un modèle sur mesure entraîne un surcoût de 40 €, distinct du coût d’impression. Nous fabriquons principalement en FDM et étudions la résine selon le projet, puis contrôlons et préparons chaque pièce avant son expédition partout en France. Pour connaître les étapes et préparer votre demande, vous pouvez découvrir comment fonctionne notre service.
