Conception d’un modèle 3D : outils, étapes et conseils pratiques

Un modèle qui semble juste à l’écran peut-il vraiment s’emboîter, résister à l’usage ou s’imprimer correctement ? La conception d’un modèle 3D doit partir de sa fonction, pas seulement de son apparence. Si vous cherchez d’abord un fichier existant, Trouver des modèles 3D gratuits et fiables peut éviter de tout dessiner vous-même.

Le choix de la méthode dépend de votre projet, de vos compétences et de la destination du modèle. Une pièce de remplacement impose des mesures et des ajustements différents de ceux d’un objet décoratif. Pour la fabrication en France, penser dès le départ aux contraintes d’impression facilite les échanges et limite les retouches.

Partir de l’usage, avant de choisir un logiciel

Une pièce destinée à remplacer un élément cassé doit s’adapter à son environnement réel. Il faut relever ses dimensions, ses points de fixation et les surfaces qui touchent les autres pièces. Pour un objet décoratif, l’apparence et le rendu des formes peuvent compter davantage que l’ajustement mécanique.

Commencez par décrire ce que l’objet doit faire, où il sera utilisé et quelles contraintes il rencontrera. Indiquez les dimensions disponibles, les zones de contact, les efforts éventuels et le niveau de détail souhaité. Ces informations aident à déterminer si une forme simple suffit ou si le projet nécessite une pièce fonctionnelle conçue avec précision.

Si vous n’avez pas encore de fichier, recherchez d’abord un modèle existant ou une base que vous pouvez adapter. Lorsque les dimensions ou la forme sont propres à votre besoin, concevoir le modèle devient plus pertinent. Le point de départ peut alors être un croquis, une pièce usée ou quelques photos de son emplacement.

Choisir une méthode adaptée à la forme

Un support aux cotes précises et une figurine aux formes organiques ne se construisent pas de la même manière. Les outils de modélisation paramétrique permettent de définir des dimensions et de les modifier sans refaire toute la pièce. Les méthodes de sculpture numérique conviennent davantage aux formes libres, aux reliefs et aux volumes artistiques.

Pour une première création à partir de formes géométriques, un outil d’initiation peut suffire. Les logiciels de CAO comme Fusion 360 ou FreeCAD sont des options à examiner pour les pièces techniques. Blender propose une approche différente, orientée vers la modélisation de formes et la création numérique. La fiche de l’ANCT sur la 3D, mise à jour en 2026, rassemble des ressources d’initiation et présente Tinkercad comme un outil simple pour créer des objets en trois dimensions.

Évitez de choisir un logiciel uniquement parce qu’il offre beaucoup de fonctions. Vérifiez plutôt qu’il répond à votre besoin principal et que vous pourrez modifier facilement le modèle. Pour comparer plusieurs options gratuites, vous pouvez Choisir un logiciel gratuit de conception pour l’impression 3D.

Construire un modèle réellement imprimable

Un bouchon, un clip ou un boîtier de remplacement doit correspondre aux dimensions de l’objet auquel il s’ajuste. Mesurez la pièce d’origine si vous la possédez, puis repérez les zones d’appui et les éléments qui doivent s’emboîter. Si elle est abîmée, une photo prise sous plusieurs angles peut aider à interpréter sa forme, mais ne remplace pas toujours les mesures.

Pour un assemblage, prévoyez des tolérances d’assemblage adaptées au procédé de fabrication et au matériau. Une pièce dessinée à la cote exacte peut ne pas s’ajuster comme prévu une fois fabriquée. La valeur à prévoir varie selon le projet : un essai sur une petite zone peut aider à corriger le jeu avant de produire la pièce complète.

Pensez aussi à l’épaisseur des parois, aux porte-à-faux et à l’orientation envisagée. Une paroi trop fine peut fragiliser l’objet, tandis qu’une forme difficile à imprimer peut demander des supports ou une géométrie différente. Pour un prototype ou une pièce sollicitée, faites vérifier la faisabilité avant de considérer le dessin comme définitif.

Enfin, contrôlez que la géométrie forme un volume continu et exploitable par le logiciel de préparation. Les faces qui se croisent, les ouvertures involontaires ou les parties détachées peuvent compliquer le tranchage. L’objectif est un maillage étanche, cohérent avec les dimensions et l’usage prévus.

Vérifier le fichier avant la fabrication

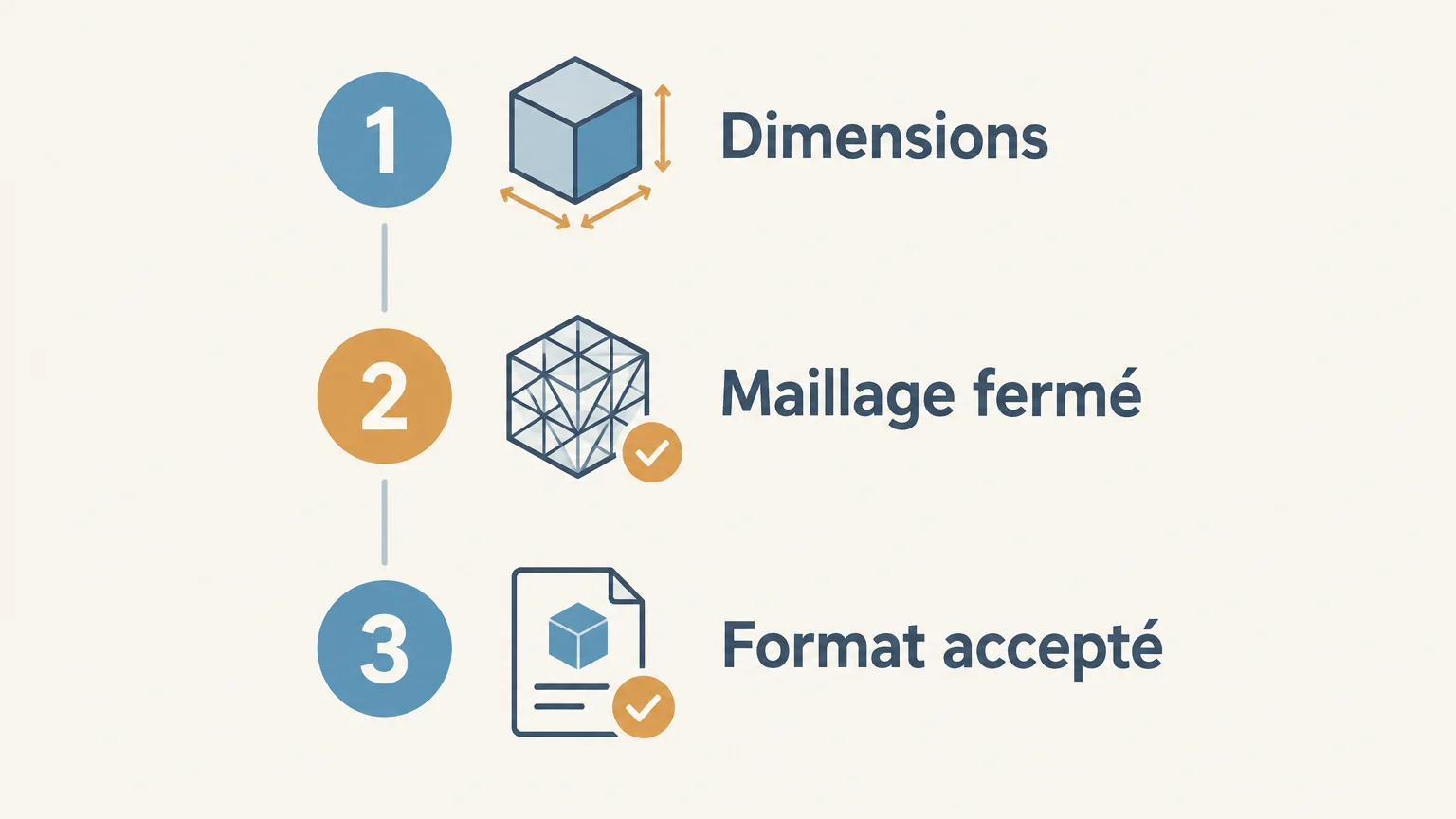

Le modèle est-il à la bonne échelle et son format convient-il au destinataire ? Avant l’envoi, contrôlez les unités, les dimensions finales et la continuité de la géométrie. Une vérification dans un logiciel de tranchage permet aussi de repérer des zones problématiques avant la fabrication.

Le fichier STL représente la géométrie sous forme de maillage. Le format 3MF peut conserver des informations supplémentaires, notamment des couleurs et propriétés de matériau, selon le Consortium 3MF. Consultez sa FAQ sur le format 3MF pour comprendre les différences et vérifiez toujours le format accepté par la personne ou l’atelier qui recevra le fichier.

Pour transmettre un projet à notre atelier, les formats acceptés sont .stl, .obj et .step. Un fichier qui s’ouvre correctement reste à vérifier pour sa faisabilité, ses dimensions et son adaptation à l’usage. La conception et le tranchage sont deux étapes différentes : le slicer prépare le modèle pour le procédé et les paramètres de fabrication retenus.

Quand confier la conception à un professionnel ?

Vous n’avez ni fichier ni expérience en modélisation, mais vous connaissez le résultat attendu ? Un croquis, les dimensions principales, des photos du contexte et une description de l’usage peuvent donner un point de départ utile. Notre accompagnement permet d’étudier la faisabilité et de préciser les choix techniques avant la fabrication, sans garantir que chaque demande pourra être réalisée.

Nous pouvons concevoir un modèle sur mesure à partir d’une idée, d’un objet cassé ou d’un besoin défini. La conception entraîne un surcoût de 40 €. Pour Lancer un projet d’impression 3D sans fichier, préparez les informations dont vous disposez, même si elles sont encore incomplètes.

Un prototype mérite une attention particulière lorsque sa forme, son ajustement ou son usage doivent être évalués avant une suite de production. Vous pouvez aussi Faire appel à un service de prototypage 3D si votre projet nécessite une étude dédiée. Notre atelier, situé à Tours, étudie les demandes et expédie les pièces partout en France.

Choisir la finition adaptée à votre pièce

Une fois le modèle conçu et fabriqué, son apparence peut aussi compter dans le résultat final. Le choix d’une finition dépend de l’usage de la pièce, du rendu recherché et des possibilités du projet.

Dans notre atelier, les options comprennent une finition essentielle, la matification et l’impression multicolore, selon le besoin. Pour préparer le rendu de votre pièce, Découvrir les finitions proposées pour une impression 3D.
