Réparer une pièce avec l’impression 3D : méthode et limites

Un petit clip cassé suffit parfois à immobiliser un appareil entier. La fabrication additive permet de refaire certaines pièces, si leur forme et leur usage sont compatibles avec le procédé. Avec un fichier, une pièce à mesurer ou un croquis, nous pouvons vous aider à faire imprimer une pièce de remplacement en 3D après étude de sa faisabilité.

La réparation d’une pièce par impression 3D demande de concevoir, fabriquer puis vérifier le remplacement, et non de simplement copier la forme visible. Une étude expérimentale publiée en 2023 rapporte que la conception et la validation de l’impression ont chacune été mal exécutées dans 64 % des cas observés. Ces résultats décrivent l’exercice étudié, pas un taux universel, comme le précise l’étude de Delft.

Quelles pièces se prêtent à une réparation par impression 3D ?

Un bouton, un loquet, un support ou une entretoise peuvent se prêter à une fabrication sur mesure. Ces pièces sont souvent assez petites pour être reproduites à partir de mesures ou d’un modèle numérique. Le critère décisif reste leur fonction : une pièce décorative ne subit pas les mêmes contraintes qu’un élément porteur ou mobile.

Commencez par examiner l’objet autour de la casse. Repérez les points de fixation, les surfaces de contact, les jeux et la manière dont la pièce s’emboîte. Une photo de la pièce en place aide à comprendre son orientation et les efforts qu’elle reçoit. Si vous possédez une pièce identique encore intacte, elle peut servir de référence pour relever les dimensions.

L’impression ne convient pas automatiquement à toute réparation. Une pièce très fine, exposée à une chaleur importante ou chargée de retenir un élément lourd exige une évaluation attentive. Dans certains cas, une pièce du fabricant, une réparation mécanique ou un remplacement de l’objet reste plus adapté.

Du fragment cassé au modèle ajusté

Un clip cassé en deux donne rarement toutes les informations nécessaires pour recréer son profil d’origine. Il faut aussi déterminer où se trouvent les attaches, quelle marge permet l’emboîtement et comment la pièce se déforme lorsqu’on l’utilise.

Pour établir le modèle, vous pouvez retrouver un fichier existant, mesurer une pièce intacte ou concevoir une nouvelle géométrie à partir de photos et de cotes. Le scan peut aider à capturer une forme, mais il ne remplace pas les mesures de précision sur les zones fonctionnelles. Une pièce usée ou déformée doit également être distinguée de sa forme d’origine.

La conception est souvent itérative : un premier modèle peut nécessiter une correction après vérification de son ajustement. Dans l’étude expérimentale de 2023, la conception des solutions et le contrôle de la qualité d’impression étaient des étapes fréquemment mal exécutées dans l’échantillon analysé. Cela souligne l’importance de vérifier les dimensions et la qualité, au lieu de s’arrêter à la ressemblance visuelle.

Si vous n’avez pas de modèle prêt, nous pouvons étudier votre besoin à partir d’un croquis, de dimensions, de photos ou de la pièce existante. Notre approche de réparation d’un objet grâce à l’impression 3D commence par l’usage réel de la pièce, ses points de fixation et ses contraintes.

Imprimer chez soi, en atelier partagé ou confier le projet ?

Vous possédez déjà une imprimante et maîtrisez la conception 3D ? La fabrication à domicile peut convenir à une pièce simple, décorative ou facile à tester. Vous gardez la main sur les essais, mais vous devez aussi prendre en charge la mesure, le modèle, le choix du matériau et les réglages.

Un atelier partagé permet d’accéder à des équipements et parfois à des conseils, sans devoir investir dans une machine. Les conditions d’accompagnement et les procédés disponibles dépendent de chaque lieu. Il reste nécessaire d’arriver avec un besoin suffisamment défini et de vérifier que l’équipement correspond aux exigences de la pièce.

Pour une géométrie difficile à mesurer, un emboîtement précis ou un usage fonctionnel, un service professionnel peut prendre en charge l’étude du modèle et la fabrication. Nous acceptons un fichier, un lien vers un modèle accessible ou une description de votre besoin. Nous vérifions la faisabilité, la taille et les contraintes avant de confirmer le projet et son prix.

Pour une pièce en plastique, le choix ne se limite pas à reproduire la matière supposée d’origine. La forme, la température d’usage, la flexibilité attendue et le mode de fabrication comptent également. Retrouvez des critères complémentaires pour remplacer une pièce de rechange en plastique par impression 3D.

La solidité se décide avant et après l’impression

Une pièce peut paraître solide et pourtant casser au niveau d’un trou ou d’un angle. Ces zones concentrent souvent les contraintes. Le modèle, l’orientation de fabrication, le matériau et les conditions d’utilisation influencent le résultat final.

Le guide de réparation de Delft souligne l’importance de l’orientation d’impression pour la résistance des pièces. Il n’existe pas de direction universelle à appliquer : il faut considérer la manière dont la pièce sera sollicitée, puis contrôler le résultat sur l’assemblage concerné.

Après fabrication, vérifiez d’abord l’ajustement sans forcer. Observez les jeux, les points de contact et les éventuelles déformations. Si la pièce remplit une fonction mécanique, testez-la prudemment dans les conditions prévues, sans supposer qu’une forme identique garantit des performances identiques.

Une pièce qui intervient dans un dispositif de chauffage, un circuit électrique, une protection mécanique ou un appareil médical demande une attention particulière. Un rapport officiel britannique de 2020 porte spécifiquement sur les implications de sécurité et de responsabilité liées aux pièces imprimées pour appareils domestiques. Son périmètre est britannique, mais il montre pourquoi une évaluation de sécurité ne se réduit pas à vérifier la forme de la pièce.

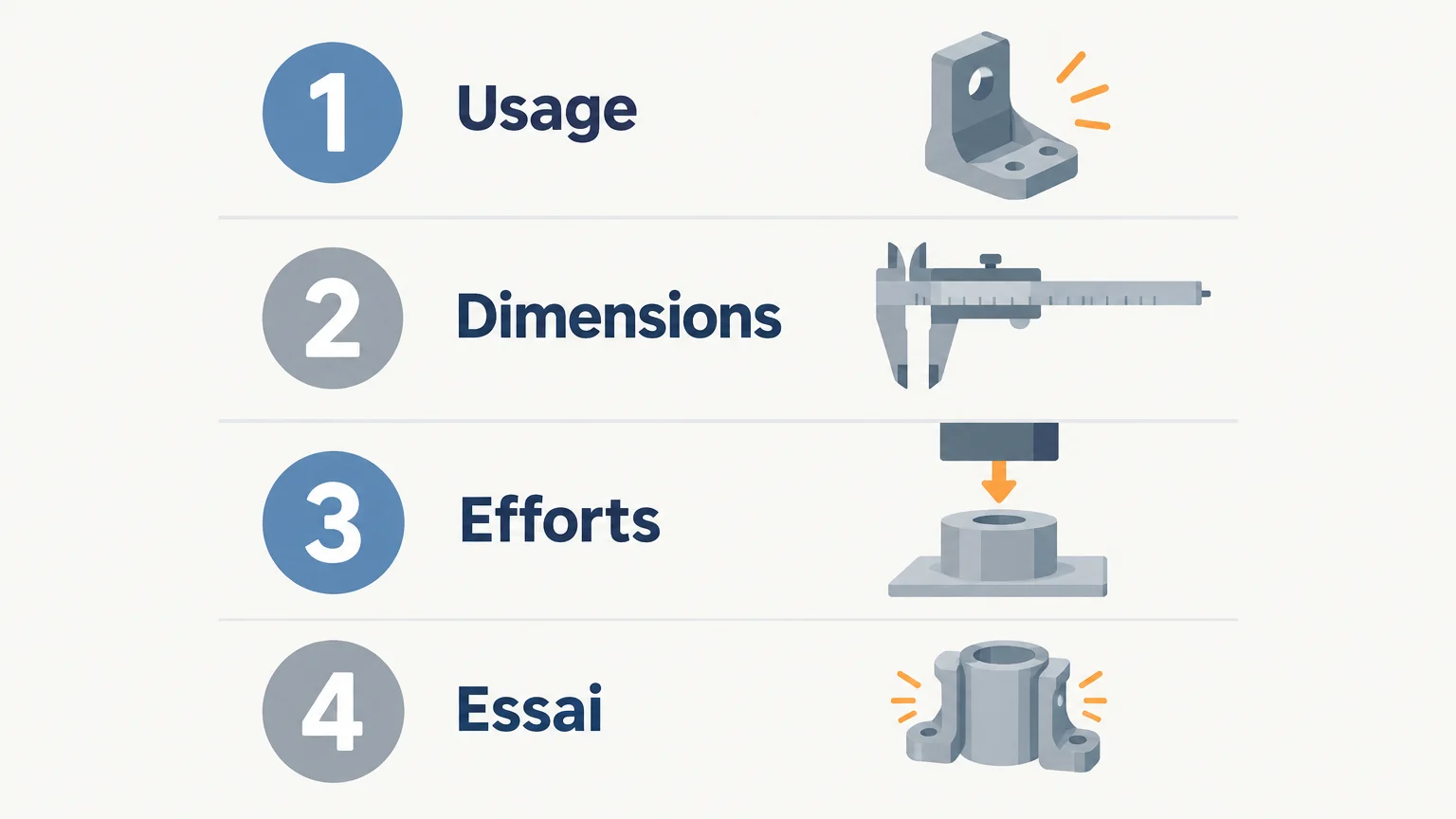

Quelles informations transmettre pour évaluer le projet ?

Avant de demander un devis, rassemblez les éléments qui décrivent le problème et l’usage. Des informations concrètes permettent d’évaluer plus clairement la conception, les contraintes de fabrication et le niveau de contrôle nécessaire.

• Usage prévu, avec la fonction de la pièce et la fréquence d’utilisation.
• Dimensions principales, notamment les trous, épaisseurs, entraxes et zones d’emboîtement.
• Contraintes d’usage, comme les efforts, la chaleur, l’humidité ou le contact avec d’autres éléments.
• Éléments de référence, tels qu’un fichier 3D, une pièce intacte, des photos ou un croquis annoté.

Si la pièce est cassée, conservez les fragments et photographiez-les sous plusieurs angles. Ajoutez une photo de l’objet complet et indiquez où se situe la pièce. Quand une cote est essentielle, signalez-la clairement plutôt que de vous fier à une photo seule.

Chez AtelierFab 3D, nous pouvons étudier un fichier, un lien ou une idée décrite sans modèle prêt. Nous vérifions manuellement la faisabilité, la taille, la matière et la solidité attendue, puis nous vous soumettons les choix et le prix avant toute fabrication. Pour préparer votre demande, vous pouvez aussi consulter nos conseils pour remplacer une pièce cassée sans racheter l’objet entier.

Faites étudier votre pièce de remplacement

Vous avez une pièce cassée, usée ou devenue difficile à trouver ? Un fichier 3D n’est pas indispensable pour commencer. Une photo, quelques dimensions, un croquis ou une description de l’usage permettent de cadrer le besoin et d’examiner les contraintes de fabrication.

Dans notre atelier à Tours, nous évaluons la faisabilité, le matériau et les paramètres d’impression selon la fonction recherchée. Nous fabriquons principalement en FDM et proposons aussi la résine selon le projet, avec contrôle et nettoyage avant expédition partout en France. Le prix est validé avec vous avant le lancement. Découvrir comment fonctionne notre service d’impression 3D.
