Pièce fonctionnelle imprimée en 3D : critères de fiabilité

Une pièce qui s’emboîte parfaitement peut-elle aussi supporter les efforts du quotidien ? Pas nécessairement. Une pièce fonctionnelle imprimée doit être pensée pour son usage, et non seulement pour reproduire une forme. Pour préparer le remplacement d’un composant cassé ou introuvable, notre guide de la pièce de remplacement imprimée aide à préciser les informations utiles au projet.

Le bon choix dépend de plusieurs facteurs : charge, température, environnement, assemblage et durée d’utilisation attendue. Le procédé compte également, car l’impression par couches peut produire des propriétés différentes selon l’orientation. Les facteurs de résistance incluent notamment le matériau, la conception et la fabrication. Une apparence réussie ne suffit donc pas à confirmer que la pièce convient à son application.

Commencez par définir la fonction et les contraintes

Un support fixe, un clip manipulé régulièrement et un boîtier exposé à la chaleur ne remplissent pas la même fonction. Décrivez ce que la pièce doit faire, comment elle sera fixée et ce qui pourrait empêcher son fonctionnement. Précisez si elle subira de la traction, de la flexion, des chocs, des vibrations, du frottement ou une charge constante.

Ajoutez les conditions d’utilisation : température, humidité, exposition extérieure et contact éventuel avec des produits chimiques. Notez aussi les interfaces importantes, comme les diamètres de trous, les entraxes, les surfaces d’appui et les jeux nécessaires au montage. Une cote imprécise peut rendre inutilisable une pièce pourtant bien imprimée.

Enfin, définissez la durée et le niveau de fiabilité attendus. Une pièce de présentation, un prototype destiné à vérifier un assemblage et un composant employé chaque jour ne demandent pas le même niveau de validation. Cette distinction aide à décider si l’impression 3D est appropriée ou si un autre procédé doit être envisagé.

Choisissez le procédé et le matériau selon l’usage

Le matériau ne se choisit pas sur la seule base d’une réputation de solidité. Il faut considérer ses propriétés avec la géométrie de la pièce, son mode de fabrication et les sollicitations prévues. Un plastique rigide peut convenir à un boîtier, mais se révéler mal adapté à un clip qui doit fléchir sans casser.

Le FDM, qui dépose un filament en couches, peut répondre à de nombreux besoins de prototypes, de supports, de carters et de pièces de remplacement. Selon le projet, d’autres procédés, notamment l’impression en résine, peuvent être étudiés. Aucun n’est adapté à toutes les formes et à toutes les contraintes. Les dimensions, le niveau de détail, la finition souhaitée et le fonctionnement attendu orientent le choix.

Pour comparer les options, demandez-vous quelles propriétés sont prioritaires : rigidité, capacité à absorber un choc, flexibilité ou tenue dans l’environnement prévu. Les fiches techniques d’un matériau ne suffisent pas à garantir le comportement de la pièce finale. Sa forme, son orientation et les paramètres de fabrication comptent aussi.

La géométrie et l’orientation influencent la fiabilité

Une pièce conçue pour l’usinage ou le moulage n’est pas forcément optimisée pour l’impression 3D. Des parois trop minces, des angles intérieurs vifs ou des changements brusques d’épaisseur peuvent créer des zones fragiles. Selon le cas, des renforts ou des arrondis peuvent mieux répartir les efforts, mais la géométrie doit toujours rester compatible avec la fonction.

En FDM, l’orientation détermine la direction des couches par rapport aux sollicitations. Une pièce peut donc réagir différemment selon qu’un effort suit les couches ou tend à les séparer. Il faut aussi tenir compte des surfaces de montage, des supports nécessaires et des cotes qui doivent rester précises. Optimiser une pièce pour l’impression peut ainsi demander de modifier sa position, voire certains détails de sa forme.

Si vous reproduisez un composant cassé, ne mesurez pas uniquement son contour. Repérez aussi ses points de fixation, les zones de contact et la manière dont il a rompu. Ces observations aident à comprendre le rôle de chaque partie. Elles peuvent également révéler qu’une géométrie légèrement renforcée serait préférable à une reproduction strictement identique.

Quand un fichier n’existe pas, des photos, des dimensions et une description de l’usage peuvent servir de base à une conception sur mesure. Pour une réparation, vous pouvez aussi consulter notre article consacré à réparer une pièce en plastique. La faisabilité dépendra ensuite des cotes, des contraintes et des possibilités de fabrication.

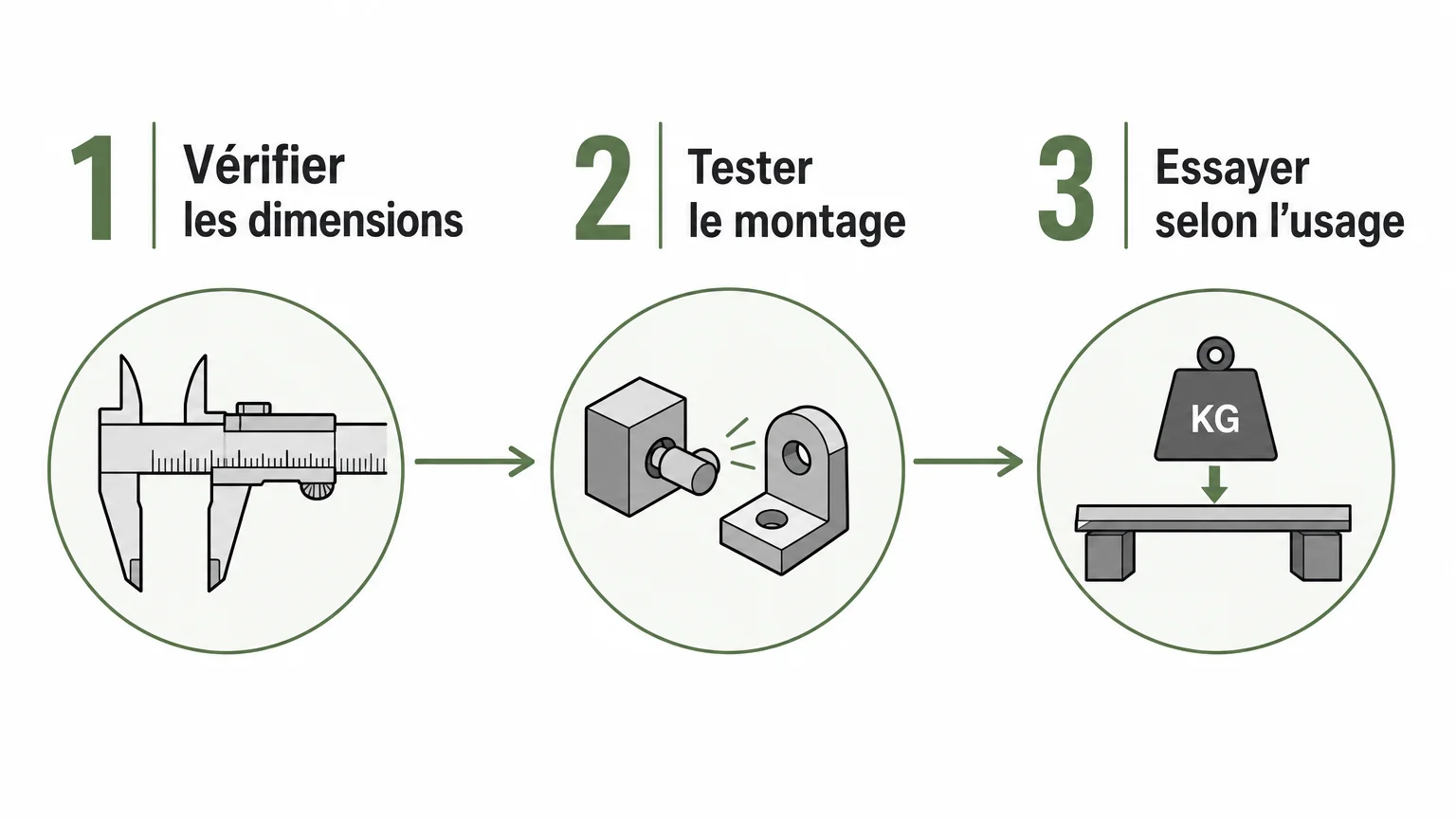

Contrôlez les dimensions et testez la pièce

À la réception, commencez par examiner la pièce. Recherchez des fissures, des déformations, des zones incomplètes ou des défauts visibles. Cette inspection donne un premier aperçu, mais elle ne remplace ni la mesure des cotes critiques ni un essai fonctionnel.

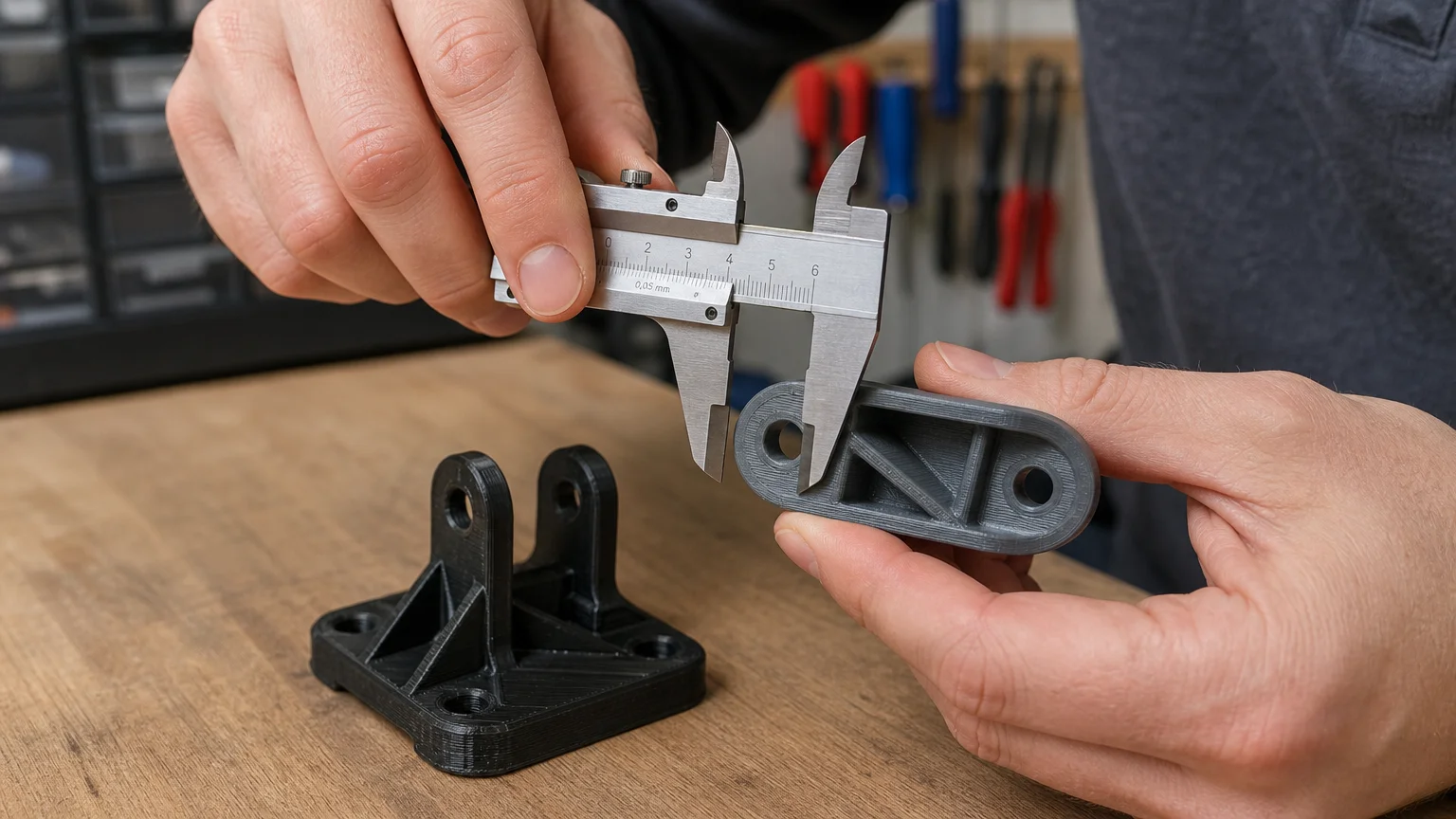

Vérifiez ensuite les interfaces avec les pièces existantes : trous, entraxes, surfaces d’appui et ajustement de l’assemblage. Lorsque cela est possible, effectuez un montage à blanc avant une utilisation prolongée. Pour un prototype, une première version permet souvent de repérer les jeux ou les points de frottement à corriger.

Les essais doivent refléter la fonction réelle. Une pièce destinée à supporter une charge doit être testée progressivement dans un cadre adapté. Pour une pièce mobile, observez son fonctionnement et ses zones de contact. Un cas de conception de composant pour un drone, relaté en 2022 par un média spécialisé, illustre l’importance d’associer géométrie, matériau et exigences d’usage.

Reconnaissez les limites avant la mise en service

Une pièce imprimée n’est pas automatiquement équivalente à son modèle d’origine. Elle peut différer par ses propriétés, sa finition ou son comportement dans le temps. Si elle échoue à un essai, ne vous contentez pas d’augmenter le remplissage : la forme, les parois, le matériau ou l’orientation peuvent aussi être en cause.

Pour une pièce dont la défaillance pourrait blesser quelqu’un ou endommager un équipement, demandez une évaluation adaptée avant de l’utiliser. Cela vaut notamment pour des applications impliquant sécurité, pression, levage ou obligations réglementaires. Un test informel ne remplace pas les vérifications techniques et les approbations requises pour le cas concerné.

Une pièce introuvable peut néanmoins être évaluée comme solution de remplacement lorsqu’on dispose de données suffisantes sur sa fonction. Pour mieux comprendre les étapes liées à cette demande, notre article sur la pièce de rechange en plastique imprimée en 3D aborde la reproduction d’un composant cassé ou difficile à trouver.

Préparez les informations utiles à la fabrication

Pour demander un avis ou une fabrication, rassemblez le fichier disponible, les dimensions importantes, des photos de la pièce et de son emplacement, ainsi que les conditions d’utilisation. Précisez la quantité souhaitée et les conséquences possibles d’une défaillance. Si le modèle manque, un croquis coté et quelques photos peuvent aider à décrire le besoin.

Chez nous, chaque projet fait l’objet d’une analyse humaine portant notamment sur la faisabilité, la taille, la matière et la solidité. Nous confirmons le projet et son prix avant de lancer la fabrication. Lorsque vous ne disposez pas de modèle, nous pouvons étudier une conception sur mesure à partir d’une idée ou d’une pièce existante ; cette conception ajoute 40 €.

Un fichier prêt à produire constitue une autre façon de commencer. Si vous souhaitez comparer les éléments à préparer avant d’externaliser le travail, notre page explique comment faire imprimer une pièce en 3D.
